PHOENICS-建筑风、热环境模拟软件

Phoenics是著名的计算流体与计算传热学商业软件,它是英国皇家工程院院士D.B.Spalding教授及40多位博士20多年心血的典范之作。Phoenics主要特点是开放性,用户可以根据需要修改添加用户程序。Phoenics是 Parabolic Hyperbolic Or Elliptic Numerical Integration Code Series 几个字母的缩写,可以模拟流体流动、传热或传质、化学反应和燃烧,有着广泛的应用。

PHOENICS与其他CFD软件的不同之处在于,它易于使用,并包含创新功能,所有这些都旨在帮助用户实现最佳模拟。它过去和现在都是由工程师为工程师设计的。您可以通过滚动下面的图形来探索PHOENICS的功能。





IN-FORM功能:

1.想输入自己的公式,但又不想浪费时间重新编译解算器?In Form便于输入定义数据和公式时出现的问题,而无需重新编译。

2.用户可以使用代数公式指定以下要求:

(1)空间和时间的离散化

(2)材料特性

(3)初始值

(4)源项

(5)边界条件

(6)物体形状和运动或特殊打印功能。



PARSOL功能

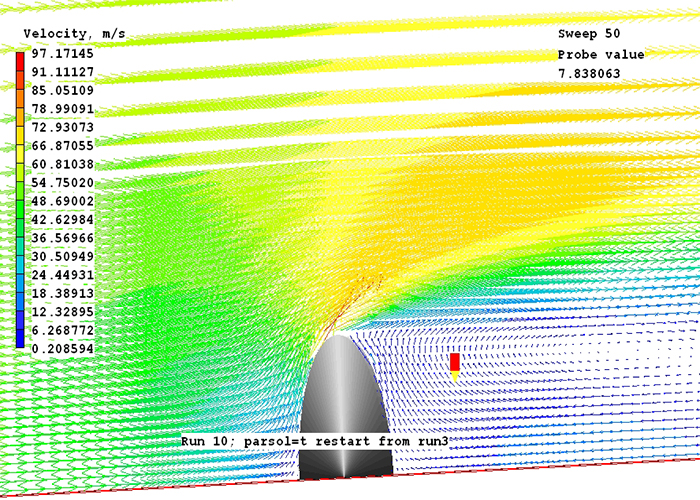

想要围绕复杂几何体精确地建模流吗?S-PARSOL是对Partial Sollid功能的改进,它消除了创建复杂网格的耗时和艰巨任务。可以使用切割单元在结构化网格上计算任意形状物体周围的流动。



MOFOR运动物体功能:

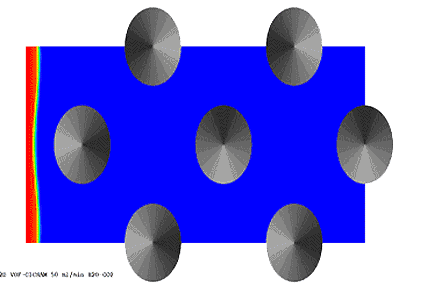

PHOENICS的MOFOR运动物体功能允许模拟运动物体引起的流动。它通过固定的计算网格移动动量源,确保物体内各个位置的速度具有命令运动所含有的值。

MOFOR的一些用法示例如下:

(1)容积式泵和压缩机:汽油、柴油和蒸汽发动机中的曲柄/连杆/活塞机构;

(2)发动机中的气门运动;

(3)风机、鼓风机和其他类型的涡轮机械;

(4)减震器;

(5)柴油机喷油器;

(6)吹扫盘;

(7)推力反转装置;

(8)降落伞部署;

(9)运河闸门关闭;

(10)列车进入或通过隧道;



Phoenics 应用领域

能源动力 两相、多相流 航空航天 传热传质 化工 燃烧、爆炸 船舶水利 化学反应 建筑、暖通空调 流体机械 冶金 磁流体 环境 材料







PHOENICS FLAIR

FLAIR是英国CHAM公司针对建筑及暖通空调专业设计的CFD专用模块,该模块包含了大量HVAC专业相关内容,具有很强的针对性。只要具备HVAC专业相关知识的工程师就可以使用FLAIR,不必具备更专业CFD知识。。PHOENICS FLAIR是一款集室内、室外通风、热环境分析、室内气流组织模拟功能于一体的绿色建筑节能评估软件。可准确模拟建筑内部、建筑周围风速、风速放大系数风压、温度等分布情况,为优化建筑布局,改善建筑物朝向、开窗位置等提供方案指导。同时在消防安全火灾、烟雾、城区污染物扩散等方面也有广泛应用。

FLAIR 功能特点

1.建筑模型接口:与Autocad、Sketchup、3Dmax/Revit等软件有接口,支持导入DXF、3ds、stl等格式。

2.气象数据接口:提供链接从engerplus官网下载气象数据,可以导入epw格式数据。

3.自然通风wind模型:可以直接设置小区的所有边界条件,如:风向、风速、风梯度、温度等。可以设置360度任意角度风向,并带有指北针和风向指标。

4.太阳辐射Sun模块:可以设置太阳的方位、直射强度和散射强度。可以计算直射区、阴影区、日照强度赋值情况等。

5.小区通风评价指标:空气龄(评价小区空气的新鲜程度)、 风速放大系数。

6.暖通物理模型:舒适度计算(PMV、PPD、TRES),湿度计算、烟气计算(浓度、能见度)

7.暖通设备组件:通风机组、散流器、灭火喷淋器、人体坐站姿,还可以自定义组件模型

8.支持32位和64位windows系统,支持并行功能。



S-PINTO

功能SPINTO可以生成精确的结果,同时减少计算时间和仿真质量的可靠度。SPINTO对连续短期模拟的结果进行插值,以提高网格精度。这意味着:聚合模拟所需的扫描次数更少,所需的用户时间更少,并且可以根据一系列结果检查模拟质量。SPINTO可以被初学者和高级用户使用,因为它可以作为一个简单的节省时间的重新启动工具或用于复杂的项目和网格优化研究。

ConWiz

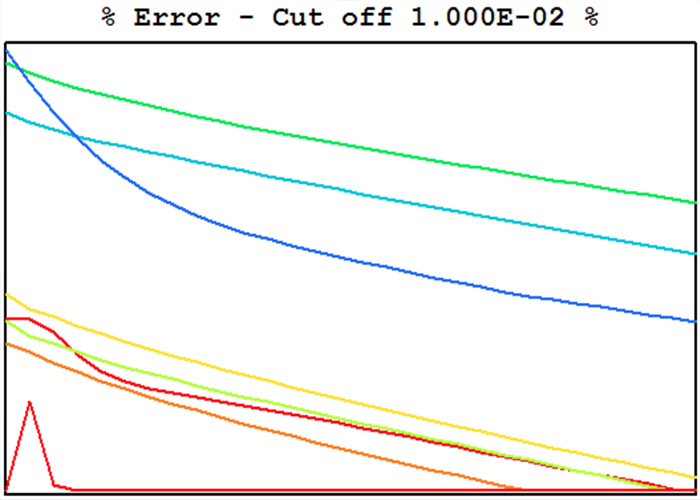

功能厌烦了一个解决方案在一夜之间运行,却在早上发现它出现了发散?PHOENICS Convergence Promoting Wizard旨在确保解决方案能够收敛,使用户无需设置收敛控制参数。相反,用户可以全神贯注于几何和物理输入数据以及说明结果。CONWIZ通过预测距离、速度、密度和温度的参考值来工作。然后,它设置这些变量和线性松弛因子的初始值。在模拟过程中,根据需要自动修改松弛因子。

网格自动划分

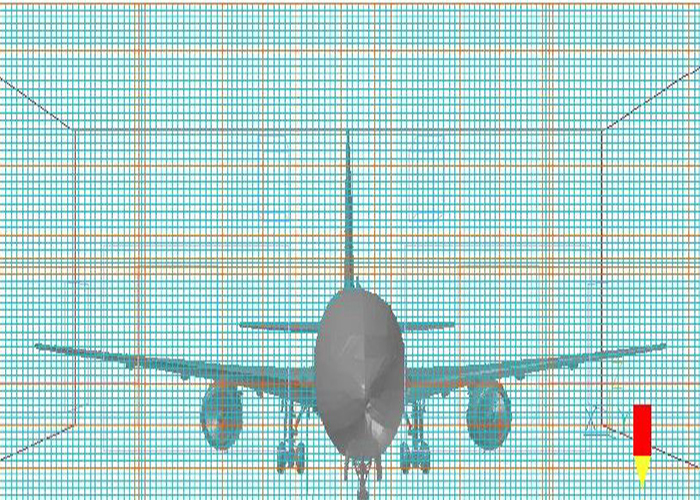

想花更多的时间查看结果,减少创建网格的时间吗?PHOENICS具有自动网格划分功能,可根据几何体和域大小生成默认网格。网格区域将自动围绕每个对象创建。然后,可以根据用户的需要对该网格进行优化;在必要的地方可以使用细度增加的区域,在其他区域可以使用较粗的网格。幂律和几何级数都可以用来扩展和缩小网格。

应用案例

城区环境模拟

建筑风场模拟

自然通风

室内环境

热岛效应

小区污染物扩散

地铁火灾模拟



烟雾探测器
