产品概况

R-FLOW软件是一个包含前处理器、求解器、后处理器的通用CFD软件包。由日本R-FLOW 株式会社于1992年开发,并于2000年开创离散要素法DEM代表粒子模型,软件开发至今相应技术成熟、项目经验丰富。



网格和算法的特点

1、贴体坐标BFC结构网格,不支持非结构网格

2、独立于网格的固体表面

3、多块结构的动态领域分解法

4、多相流离散元法DEM代表粒子模型

软件主要应用范围

能够模拟气泡、液滴、固体颗粒的流动和化学反应过程通过DEM和MPS(粒子法)的结合,能够处理固体颗粒融化的相变过程。应用概要

1.反应釜

R-Flow有各种搅拌桨叶、反应釜、螺旋挤压机的数据库,并且针对反应釜和螺旋挤压机仿真提供多种专用功能。

反应釜内的气液固多相流仿真



单轴螺旋挤压机的仿真

R-FLOW 采用模块化网格划分方式,从而可以使反应釜和搅拌浆作为各自独立的部件来生成网格和定义运动状态



Hi-F混合器内的液固流动仿真



2.螺旋挤压机

双轴螺旋挤压机的仿真



3.固废燃烧仿真

(1)、炉排式垃圾焚烧链条炉废弃物燃烧仿真



仿真模拟中,块状的废弃物通过多个粒子的结合体来表现,每个粒子都可以赋予不同的物性。粒子的干燥、热解、char燃烧、破碎、运动等现象以及气相温度和浓度成分都得到处理。

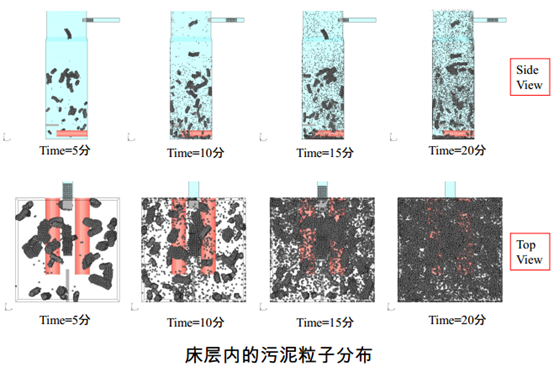

(2)、鼓泡流化床污泥焚烧



(3)、循环流化床污泥焚烧

(4)、高温熔融气化炉垃圾焚烧
